雷竞技的下载方式前沿消隐

为什么要前沿消隐?问题在于雷竞技的下载方式变压器存在寄生电容､同时开关管的漏-源极之间也存在寄生电容,开关管开通时,这些寄生电容将充电或放电,这个充､放电电流峰值可能很高,甚至超过过电流阈值｡

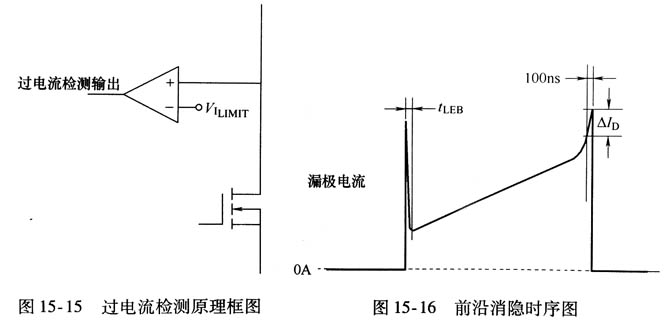

如图15-16所示｡

如果游戏机雷竞技的下载方式过电流检测到这个数值,必然会做出过电流状态的输出,关闭开关管,而事实上实际的变压器一次侧的励磁电流还很小,远远不够输出的需求｡

为了避免这类事件的发生,在UC3842的附属电路中需要加一个RC低通滤波器来滤除这一电流检测信号尖峰｡

在TOP Swich中由于不能加RC低通滤波器电路,所以附加了前沿消隐功能｡
