稳定的辅助变换器

       可以对基本型自激振荡变换器做一些更改，通过在输入端加一个高压齐纳管就可以提供一个稳定的辅助电压输出，同时也能维持稳定的工作频率。

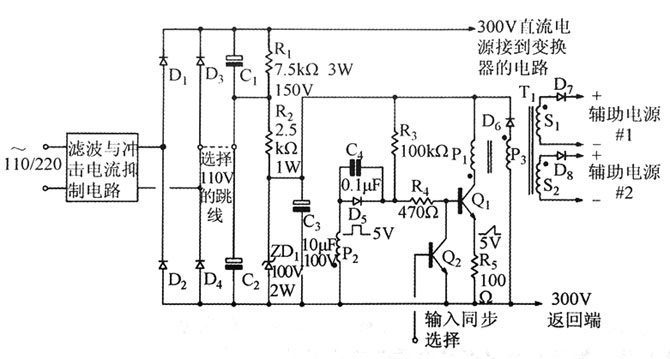

       图是基于基本电路的改进电路。该电路更适合于双电压工作，反激的能量返回到与原边负载相同的输入雷竞技的下载方式中。

       ZD1保证了输入电压的稳定，也保证了工作频率的不变。这个辅助变换器可作为时钟信号用于控制电路，用以直接驱动开关功率晶体管。这种方法也可以用来设计简单而有效的开关雷竞技的下载方式。

       在变压器中已经加了一个能量回收绕组P2和二极管D，这样就可使多余的反激能量能够返回到与原边绕组P一样接到的同一个雷竞技的下载方式电容C2中。这使得ZD上的平均负载电流非常小，允许齐纳二极管做一个简单且有效的预调整。因为正激和反激电压都用ZD1调整，它就提供一个已经调整的反激电压及已调整的输出电压。对整个电路来说，绕组P和P3采用双线绕法和在反激绕组P3的上端接一个能量回收二极管D都是非常重要的，在Q1导通期间，此处的D可使开关管集电极与变压器T1的匝间电容隔离开来。

       辅助变换器的直流雷竞技的下载方式是由300V主雷竞技的下载方式通过R1与R2供给的，对这两个电阻已经进行选择使得对双电压运行输入端的变化不会影响ZD1的工作条件。另外在变换晶体管Q的基极附加另一个晶体管Q2，允许输入变换频率的外同步信号要注意的是，Q2可以提前终止开关管导通时间而不能延长导通时间，变换器的工作频率只可能同步到较高的频率上。对于每一个同步脉冲，Q的导通将引起迅速的反激工作过程，同时进入较高频率运行状态。
