恒压恒流雷竞技的下载方式PCB设计走线方法

分享一个恒压恒流带转灯雷竞技的下载方式的PCB设计走线方法和一个失败案例

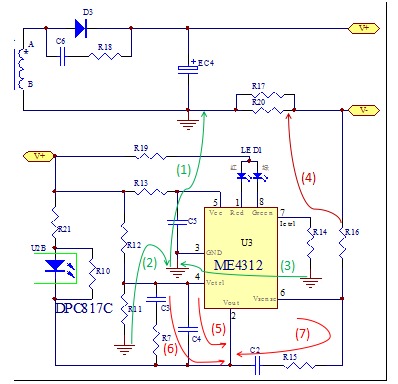

雷竞技的下载方式PCB设计走线方法请看图：

(a) 雷竞技的下载方式地线的Layout原则
如(1)(2)(3)绿线所示，R11的地和R14的地连接到芯片的地，再连接到EC4电解电容的地。注意不可连到变压器的地，因为变压器次级A->D3->EC4->次级B形成功率环，如果ME4312芯片的地接到次级B线到EC4电容之间，受到较强的di/dt干扰会导致系统的不稳定等因素。

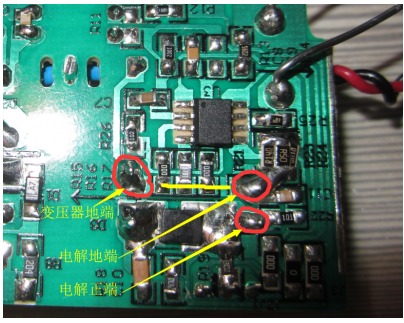

失败案例：

造成的问题：转灯时红灯绿灯一起亮，并且红灯绿交替闪烁。

整改措施：

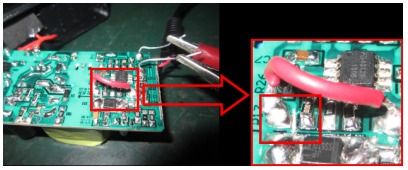

通过断开PCB铜箔使用一根导线连到输出电容地，隔开ME4312B芯片地，如下图：

通过以上处理，灯闪问题已经解决，测试结果如下：
CV15V 1.043A
CV14V 1.043A
CV13V 1.043A
CV12V 1.043A
CV11V 1.043A
CV10V 1.043A
CV9V 1.043A
CV8.5V 1.043A
CV8V VCC欠压保护
0-94mA转绿灯 96mA以上转红灯
转灯比例 94/1043=9%，转灯比例可以控制在3-12%

分享一个较近直流雷竞技的下载方式贴片电容涨价的应对小技巧，贴片电容都预留一个插件位置，或104都改为224P，这样相对便宜很多。
