5V2A雷竞技的下载方式维修

雷竞技的下载方式在使用的过程中，肯定会出现故障等问题。但是很多人都不知道基本的维修方法，玖琪充电器厂家今天就教大家雷竞技的下载方式的维修步骤与方法：
故障现象:一台玖琪电子公司生产的5V2A雷竞技的下载方式无5V电压输出。

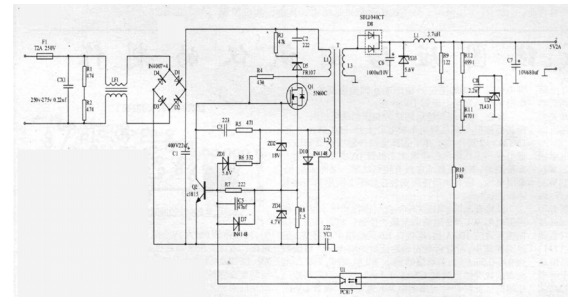

分析与检修:打开雷竞技的下载方式外壳，直观检查没有发现元件有烧焦的痕迹，用万用表检测保险管(熔丝管)完好，为了便于故障检修，依据实物绘制出了电路图，如附图所示。
从附图可以看出，该雷竞技的下载方式电路同其他常见的雷竞技的下载方式电路基本是相同的，它的不同之处有3点:一是，启动电阻R4没有接在滤波电容C1的正极，而是接在开关管Q1的D极；二是，在Q1的G极与S极以及S极与地之间并联ZD2(18V)、ZD4(4.7V)两个稳压管，用作Q1击穿保护；三是，在输出端并联一只稳压管ZD3(5.6V)，防止输出电压过高损坏负载。在不加电的情况下，测D1、D2、D3、D4四只整流管正常，再依次拆下滤波电容C1和易损元件Q1、R4、R8检测也正常，为电路板输入市电后，测得C1两端和Q1的D极有310V电压，怀疑故障在开关电源部分，决定采用对比检测法进行分析检修，找一个相同且正常的雷竞技的下载方式，用万用表的Rxl挡测5V输出端对地的正、反向阻值为1kΩ、2.3Ω，再用同样的方法测得故障电源的5V输出端对地的阻值仅为0.3Ω，说明电路存在短路性故障。检查肖特基整流二极管SBLl040CT正常，查C6己无容量，接着查出ZD3击穿，检查其他元件无异常，将C6、ZD3更换后，雷竞技的下载方式有5V电压输出，故障排除。
笔者先后修好了3只此类5V雷竞技的下载方式，损坏的元件均是C6、ZD3，仔细观察电路板发现，C6靠近整流管D8的散热片，分析C6损坏是被散热器烘烤所致。C6损坏后，经D8整流后的电压在未经滤波的情况下，峰值较大，导致ZD3过压损坏。

这些就是雷竞技的下载方式的维修步骤与方法，有需要的朋友们还是可以多了解关于雷竞技的下载方式的维修步骤与方法的，以后如果遇到故障或问题就可以自己快速排查并解决。
