常用的雷竞技的下载方式有哪些DC插头规格

雷竞技的下载方式与设备之间连接的电源插头又称DC头，DC头规格有多种,常见DC接口规格一般较多的为圆形接口,其中又分为音叉和直插两种,由于雷竞技的下载方式参数烦多大小不同，直径不同，标准不同，下面我们来介绍下常用的DC插头规格有哪些。
一、目前常用的DC规格有以下几种：


2.0×0.6	2.5×0.7	3.0×1.1	3.5×1.35	4.0×1.7	4.5×2.7

4.8×1.7	5.5×2.1	5.5×2.5	6.3×3.0	7.4×5.0	7.9×5.5

2.5音频	2.5弯头	USB公头	3.5弯头	4.0弯头	5.5弯头

6.0弯头	TYPE-C	点烟孔	Yoga	鳄鱼夹	方口

微软头	圆形四针	八角菱形	扁口	扁口	扁口

二、如何快速判断常用DC头的规格

平板电脑：2.5×0.7mm
机顶盒：3.5×1.35mm、4.0×1.7mm、5.5×2.1mm
路由器：3.5×1.35mm、4.0×1.7mm、5.5×2.1mm
(由于不同厂家生产出来的设备所用DC头母座差异。请购买前务必确定好)

三、DC头分类
1）圆形连接器
圆形DC头是外形就是一个中空圆柱体,一般为内正外负,圆柱体外面为金属部分中间为塑胶绝缘部分,内壁为弹片或者金属内壁,内壁为两片对应的金属弹片在DC头内壁为音叉DC头,内壁为整片连起来的金属内壁为直插DC头.

DC音叉头和DC直插头同属于雷竞技的下载方式DC插头中的一种,他们的外径都是一样的,没有什么差别,差别只在内壁部分音叉DC头的内壁上有两片对应的金属弹片在DC头内壁上有两个弹簧片用于与DC座金属内针接触连接,主要是插拔力可以按用户需要用不同的弹簧片,目的是使插头接触性和稳固性都是比较好的.因为内部为弹簧片接触所以对与之匹配的DC座内针要求比较尺寸稍微宽松一点,例如5.5*2.5音叉插头可以与5.5*2.5相匹配的插座匹配也可以与5.5*2.1相匹配的插座匹配,但如果DC头内壁上的两个弹簧片弹力不足的情况下肯定会接触不良.

直插DC头的内壁就没有弹片,整个内壁为一个光滑的金属圆柱体,与之相匹配的DC座内针接触连接,相对于音叉插头其稳固性就没那么好.但是在大电流的情况下使用比较稳定,因为直插DC头内壁与DC座金属内针接触面积要大于音叉DC头，它对DC座金属内针尺寸要求比较严格，例如5.5*2.5音叉插头只可以与5.5*2.5相匹配的插座匹配,与5.5*2.1相匹配的插座匹配的话就无法匹配接触到或者发生接触不良的情况.

根据不同内外径又分为很多中规格,常见的有5.5*2.1/5.5*2.5/3.5*1.35等居多规格.圆形接口DC头在我们日常生活中较为常见.目前常用的圆形接口DC规格有以下几种：

※ 2.5*0.7(外径*内径),主要用于平板电脑等体积比较受限制的小型电子产品,目前平板电脑都用Micro USB或者Type-C USB充电了.
※ 3.5*1.35(外径*内径),主要用于网络机顶盒,USB HUB外接供电,IPcamera(即网络摄像头亦称摇头机),LED台灯.
※ 4.0*1.7(外径*内径),主要用于移动DVD,EVD,PSP,部分网络机顶盒以及智能音响.

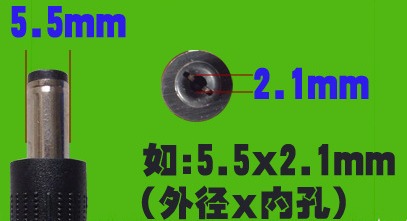

※ 5.5*2.1(外径*内径),目前使用较广泛的DC圆头接口,监控摄像头,部分机顶盒,LED台灯,数码家电等电子产品.
※ 5.5*2.5(外径*内径),主要用于功率稍为大一点的设备,如果某些笔记本电脑,电动车等.

2）串行连接器
串行接口,简称串口,也就是COM接口,是采用串行通信协议的扩展接口.串口的出现是在1980年前后,数据传输率是115kbps～230kbps,串口一般用来连接鼠标和外置Modem以及老式摄像头和写字板等设备,目前部分新主板已开始取消该接口.

3）并行连接器
并行接口,简称并口,也就是LPT接口,是采用并行通信协议的扩展接口.并口的数据传输率比串口快8倍,标准并口的数据传输率为1Mbps,一般用来连接打印机,扫描仪等.

4）USB连接器
SB是英文Universal Serial Bus的缩写,中文含义是“通用串行总线”.它不是一种新的总线标准,而是应用在PC领域的接口技术.USB是在1994年底由英特尔,康柏,IBM,Microsoft等多家公司联合提出的.用于PC的Type A USB头,用于移动硬盘的Type B USB头,用于数码相机的mini USB头,用于手机的micro USB头和Type-C USB头或者诸如此类广泛用于通讯类和IT类产品的USB接口.

5）多PIN连接器
多PIN接口较外面为一个金属外圈或塑胶外圈,主要其固定以及接地作用,中间的PIN针为导电功能.例如有航空头,卡侬连接头,2芯,3芯,4芯,5芯,8芯等等连接头,主要应用于在飞机,航空,话筒,充电器上面.

6）其它连接器
例如用于户外的防水DC头,卫星天线或者有线电视传输信号的F头,给电池充电用的鳄鱼夹,耳机常用的音频头,俗称梅花头或莲花头的RCA端子,还有音视频传输的S-端子,AV端子,在车载用品上面常见的点烟器头,小型电子冰箱用的冰箱头,音响上面用的香蕉头等等.

雷竞技的下载方式DC插头和DC电源插座质量不好会引起接触不良或者DC头发烫甚至溶化,所以小小一个DC插头质量问题将对雷竞技的下载方式产品品质问题有着直接的关系. 所以雷竞技的下载方式DC插头选配也很重要.

文章转载自网络,如有侵权,请联系删除。
