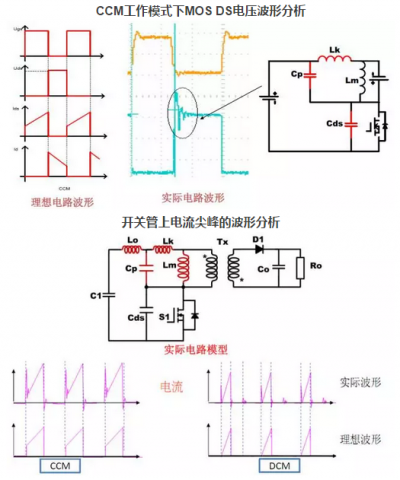

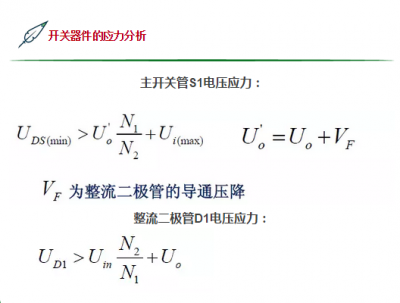

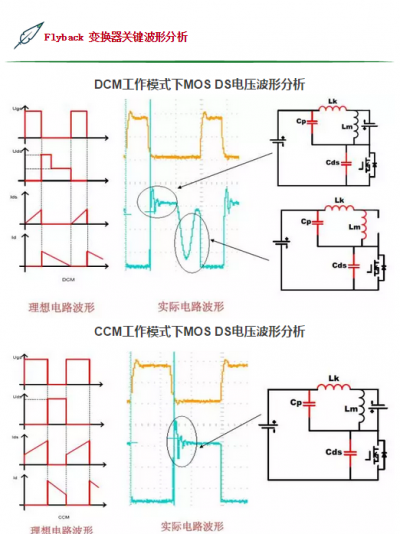

电源原理分析.波形分析.应力计算

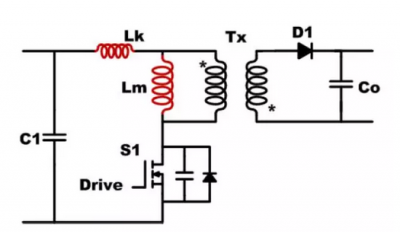

雷竞技的下载方式生产厂家Flyback变换器模态分析

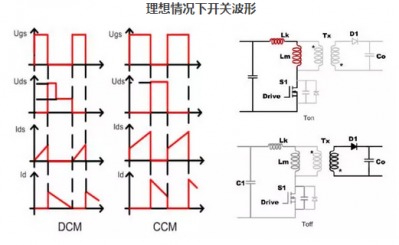

ON:开关管导通，变压器原边充电，二极管判断，负载由输出滤波电容供电。
OFF：开关管关断，二极管导通，变压器储存能量通过二极管各负载侧传送。
基本输入输出关系：

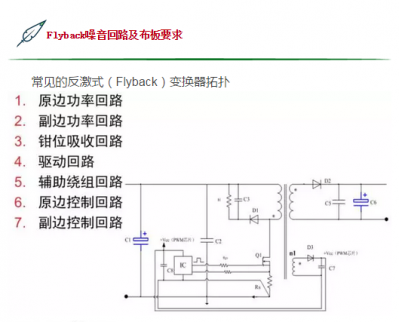

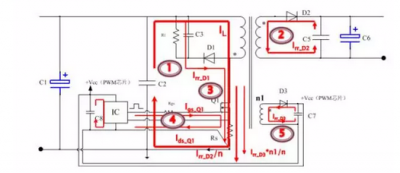

单点接地，避免回路间耦合；
利用高频电容，缩小高频回路面积；

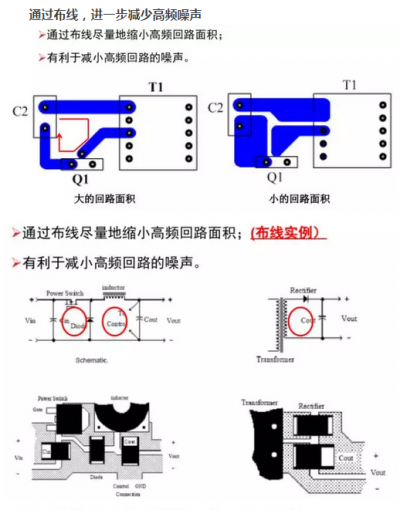

通过布线，进一步地减小高频噪声；

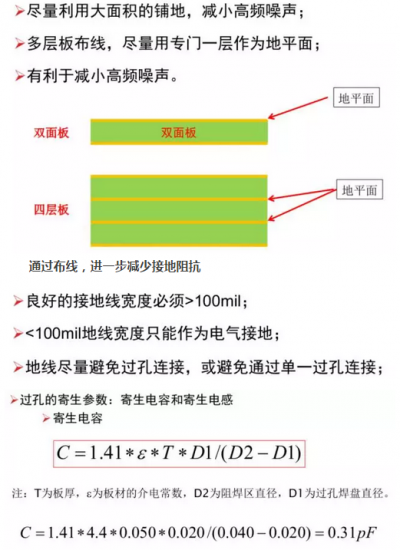

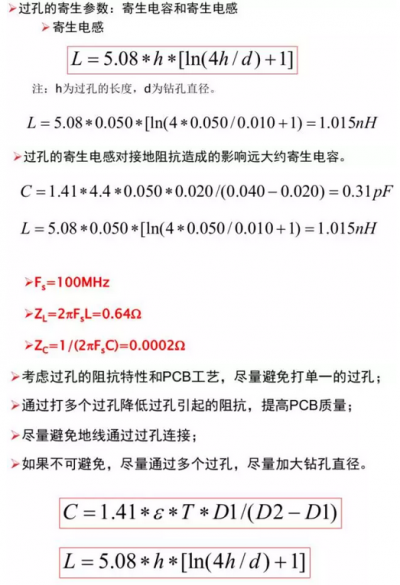

通过布线，尽量减小接地阻抗；
单点接地，避免回路间耦合；
关注敏感的控制回路；

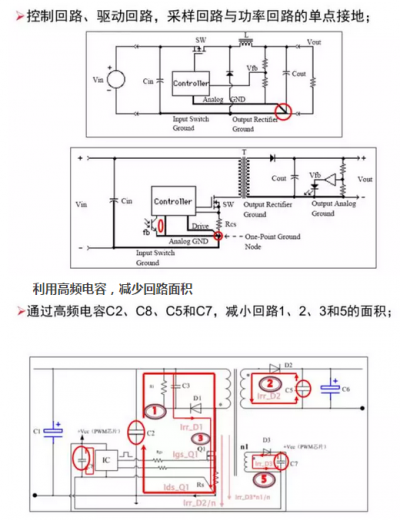

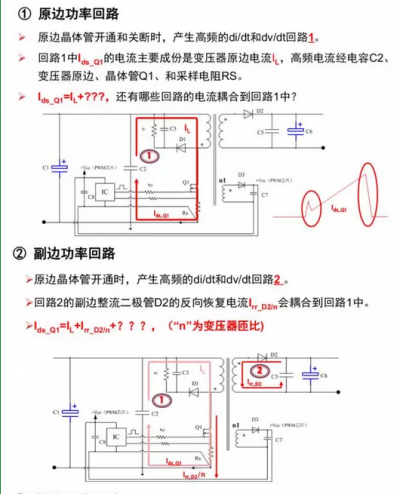

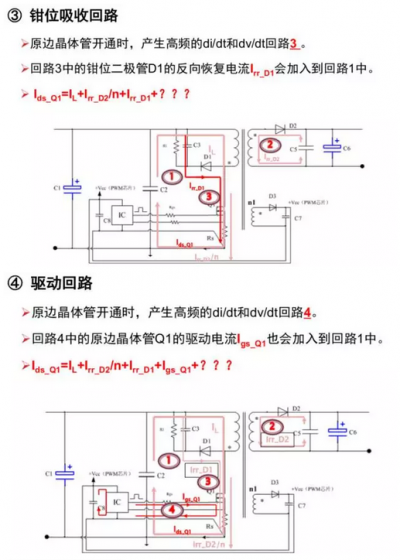

控制回路、驱动回路，采样回路与功率回路的单点接地；
辅助绕组回路的单点接地。
