雷竞技的下载方式PCB布板的10个基本法则

网站首页 » 新闻 » 公司动态 » 雷竞技的下载方式PCB布板的10个基本法则

雷竞技的下载方式PCB布板的10个基本法则

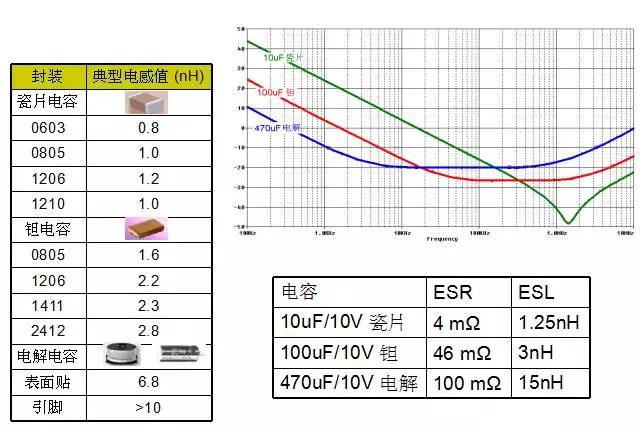

baybet雷竞技电容模型

雷竞技的下载方式电容模型

baybet雷竞技

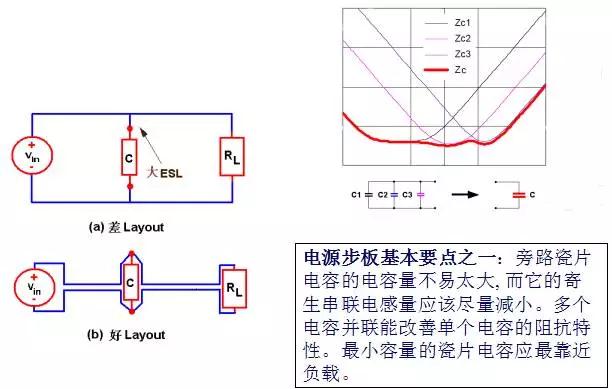

电容并联高频特性

适配器电容并联高频特性

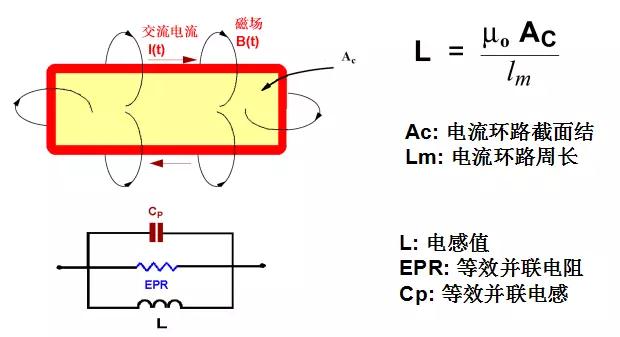

电感模型

电源电感模型

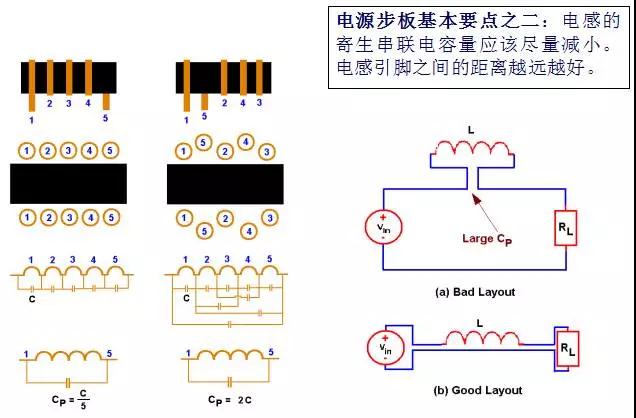

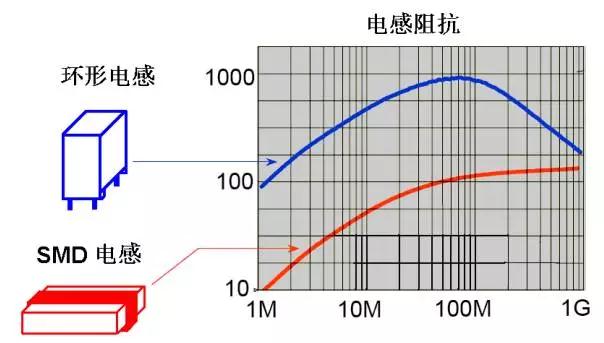

电感特性

充电器电感特性

baybet雷竞技

镜象面概念

镜象面概念

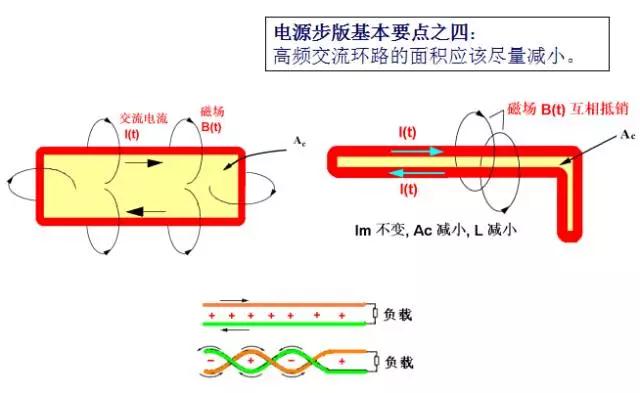

高频交流电流环路

高频交流电流环路

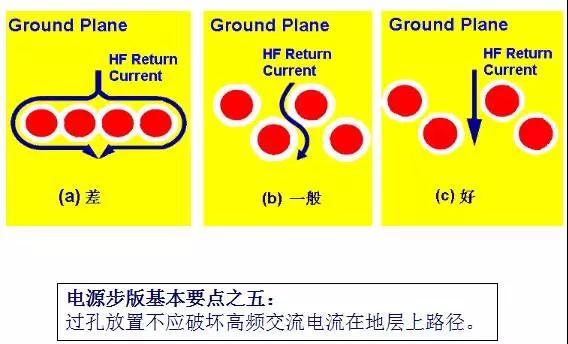

过孔 (VIA) 的例子

过孔 (VIA) 的例子

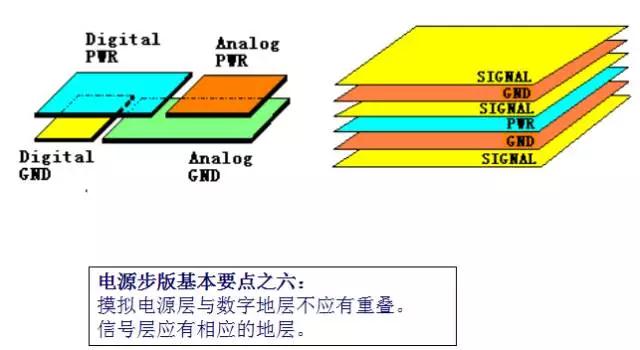

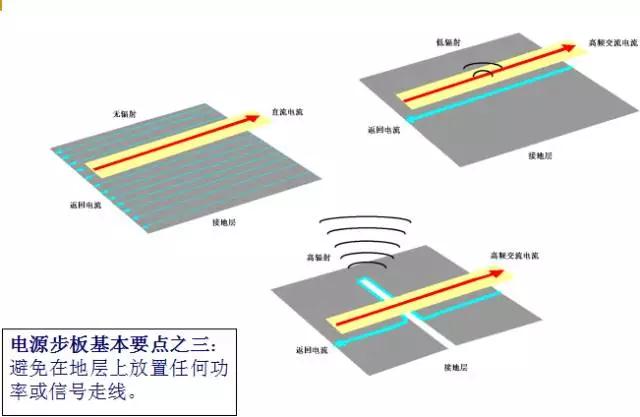

PCB板层分割

PCB板层分割

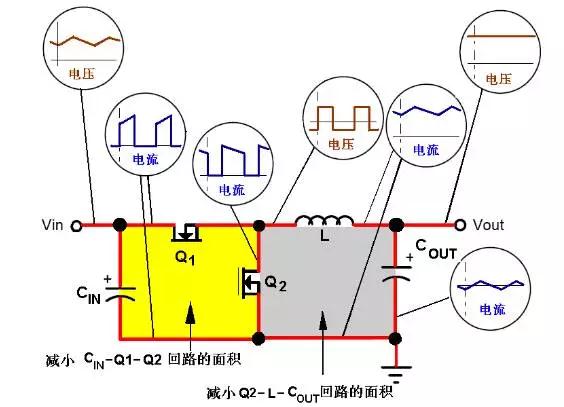

降压式(BUCK)电源：功率部分电流和电压波形

降压式(BUCK)电源：功率部分电流和电压波形

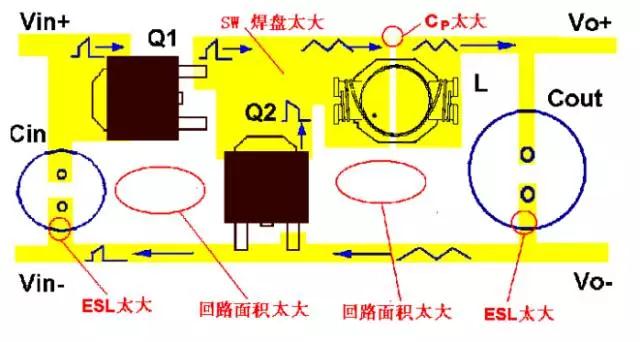

降压式电源排版差的例子

降压式电源排版差的例子

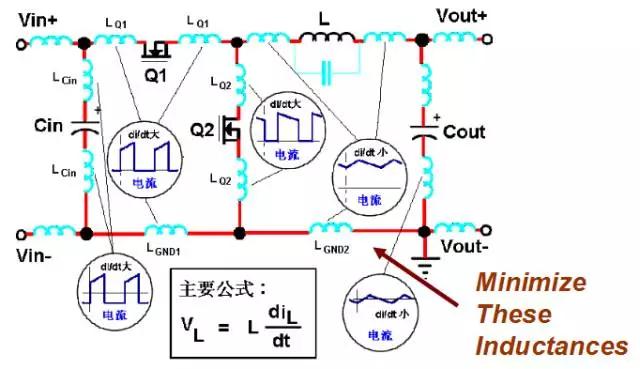

电路等效图

电路等效图

PCB Trace - Via 电感估算

PCB Trace - Via 电感估算

充电器厂家

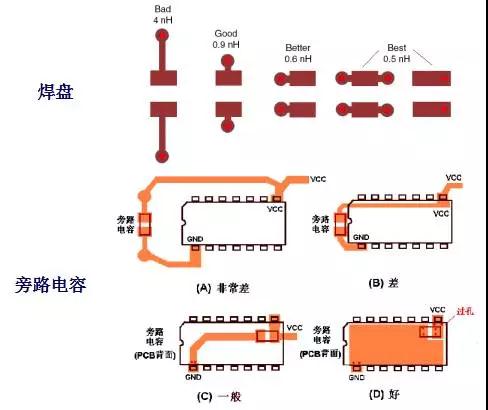

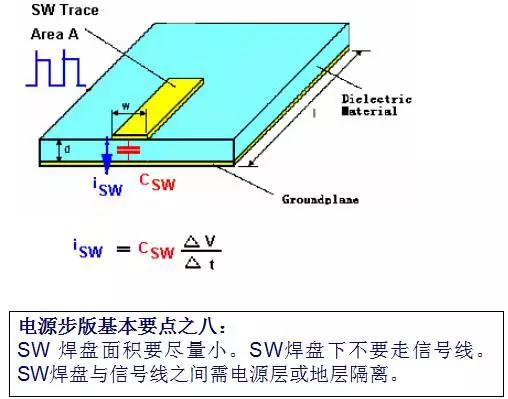

焊盘(PAD)和旁路电容的放置

焊盘(PAD)和旁路电容的放置

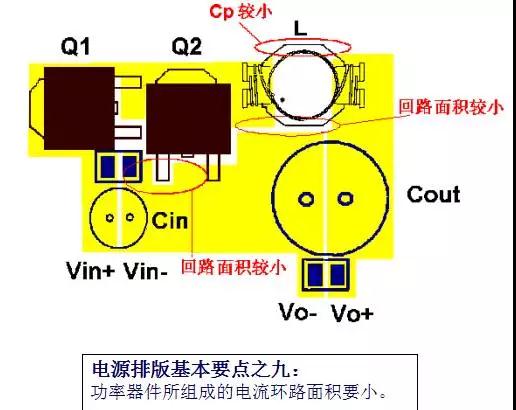

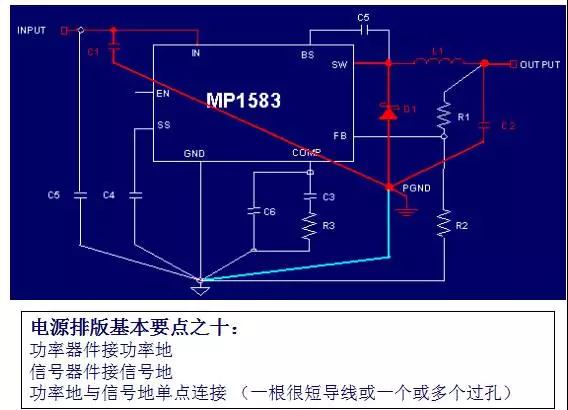

降压式电源排版的例子

降压式电源排版的例子

降压式电源排版的例子

降压式电源排版的例子
