雷竞技的下载方式原理分析【经典】

目录
1、Flyback变换器工作模态分析；
2、Flyback关键波形分析；
3、RCD吸收电路设计及开关管应力；
4、从噪音回路看布线要点。
5、基于实际项目，原创反激开关电源视频教程曝光

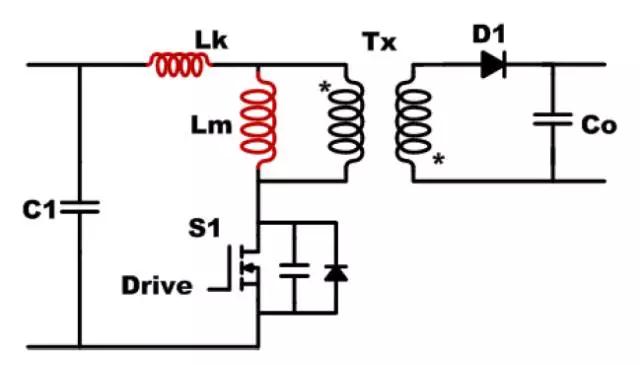

Flyback 变换器模态分析

ON：雷竞技的下载方式开关管导通，变压器原边充电，二极管关断，负载由输出滤波电容供电。
OFF：雷竞技的下载方式开关管关断，二极管导通，变压器储存能量通过二极管向负载侧传送。
基本输入输出关系：
雷竞技的下载方式基本输入输出关系

雷竞技的下载方式基本输入输出关系

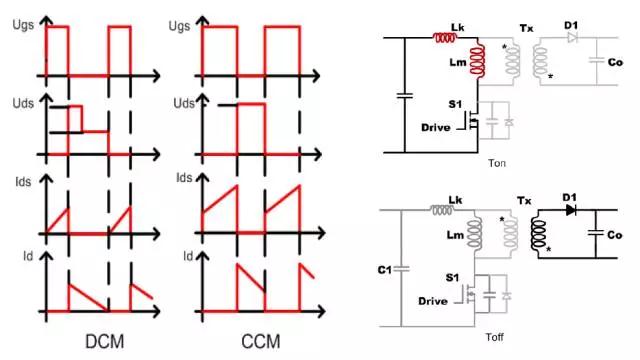

理想情况下开关波形

理想情况下开关波形

Flyback 变换器关键波形分析

Flyback 变换器关键波形分析

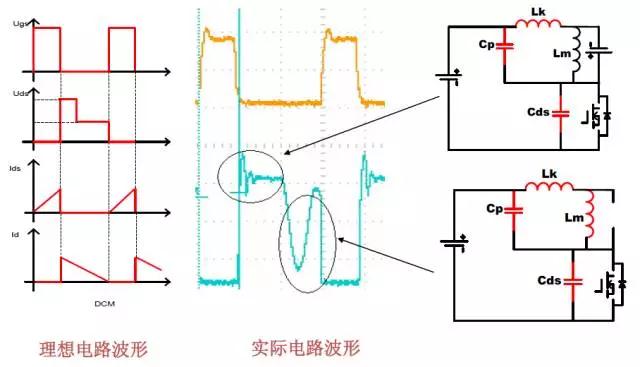

DCM工作模式下MOS DS电压波形分析

DCM工作模式下MOS DS电压波形分析

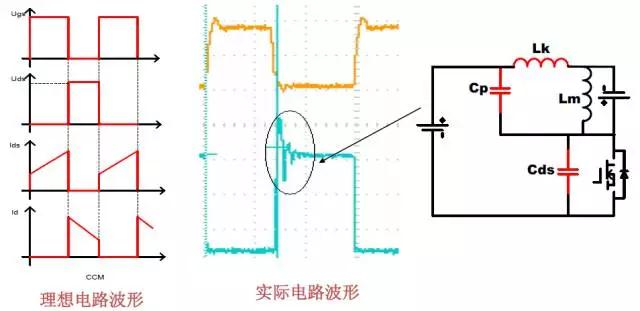

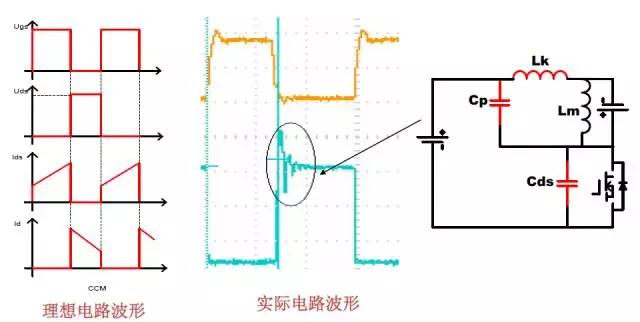

CCM工作模式下MOS DS电压波形分析

CCM工作模式下MOS DS电压波形分析

CCM工作模式下MOS DS电压波形分析

CCM工作模式下MOS DS电压波形分析

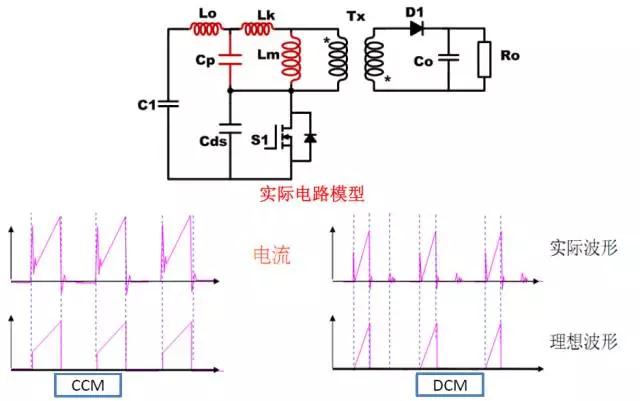

开关管上电流尖峰的波形分析

开关管上电流尖峰的波形分析

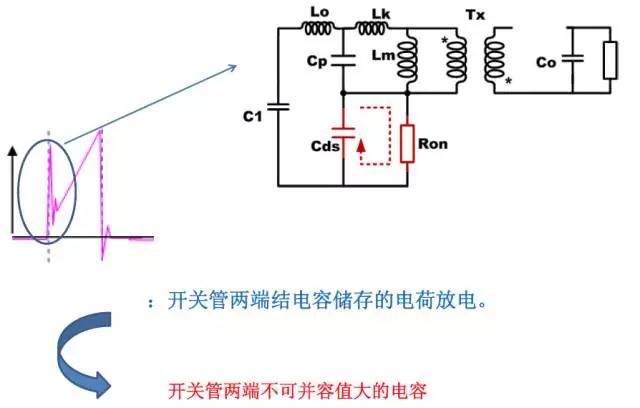

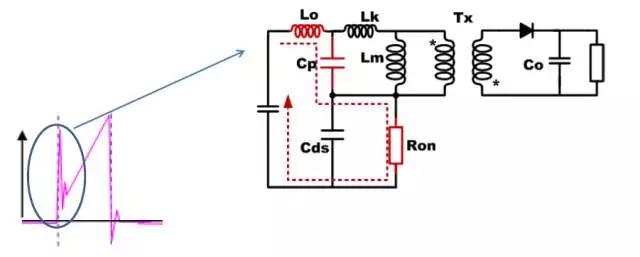

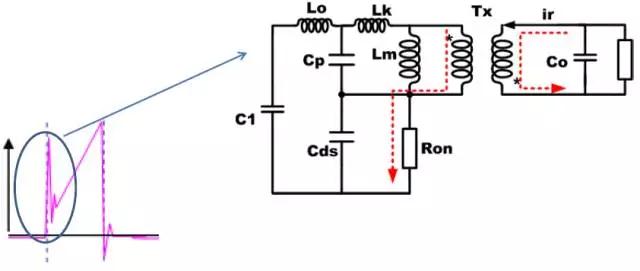

开关管上电流尖峰的波形分析（一）

开关管上电流尖峰的波形分析（一）

雷竞技的下载方式开关管关断后，变压器副边为输出电压Vo钳位，此时寄生电容Cp两端的电压为nVo,方向是上负下正；当开关管导通时，Cp电容放电，此时Cp与线路寄生电感及输入电压构成谐振回路，从而形成该尖峰电流（谐振电流）。

开关管上电流尖峰的波形分析（二）

开关管上电流尖峰的波形分析（二）

开关管上电流尖峰的波形分析（三）

开关管上电流尖峰的波形分析（三）

RCD无源吸收电路的设计

RCD无源吸收电路的设计

雷竞技的下载方式开关器件的应力分析
主开关管S1电压应力：

雷竞技的下载方式开关器件的应力分析

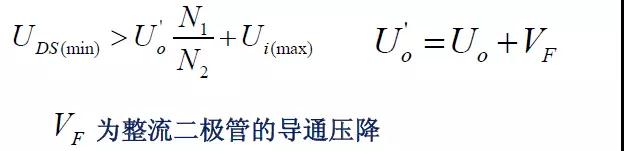

整流二极管D1电压应力：

整流二极管D1电压应力

Flyback噪音回路及布板要求

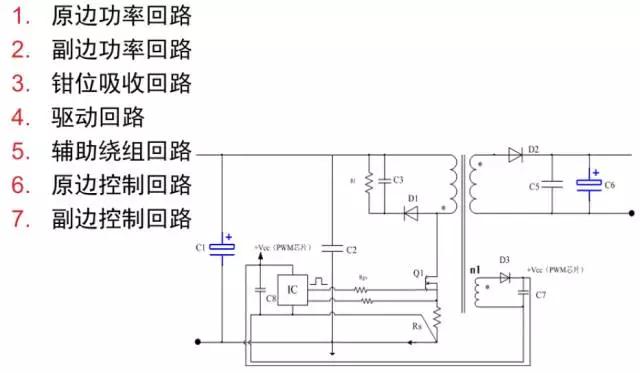

常见的反激式（Flyback）变换器拓扑

常见的反激式（Flyback）变换器拓扑

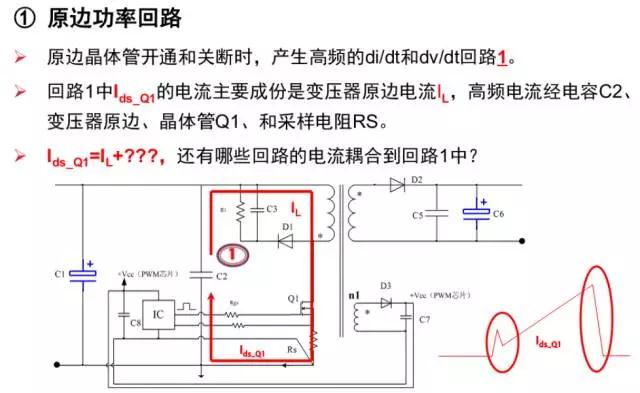

原边功率回路

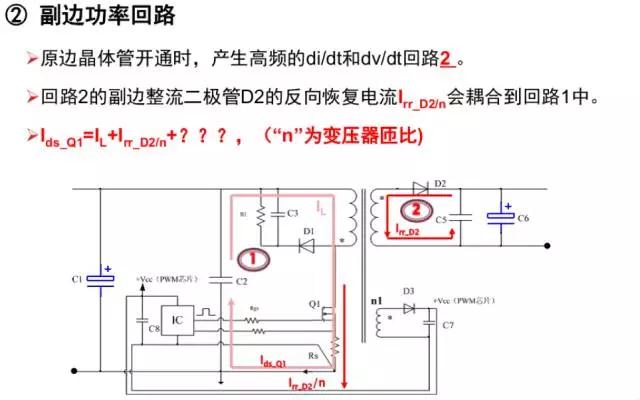

副边功率回路

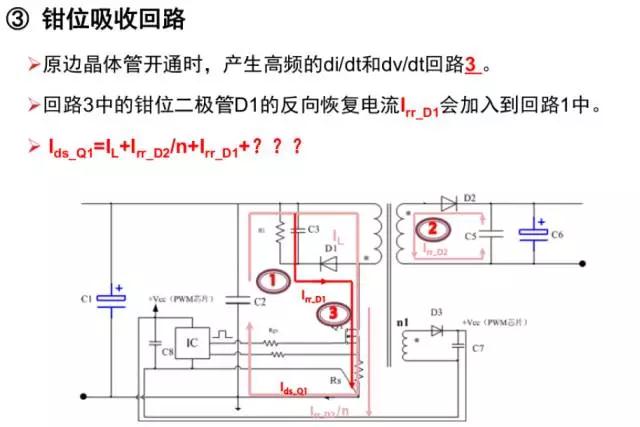

钳位吸收回路

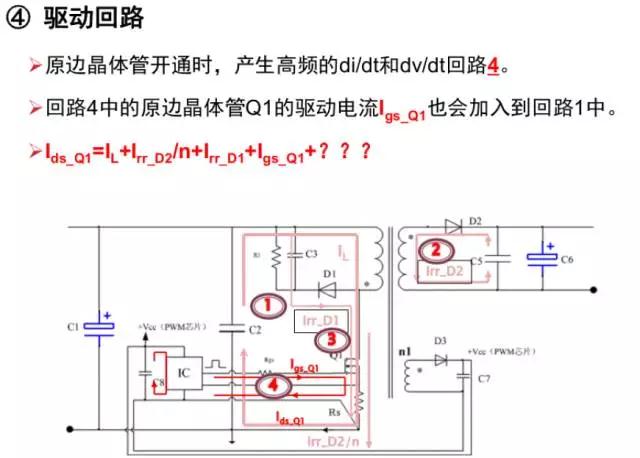

驱动回路

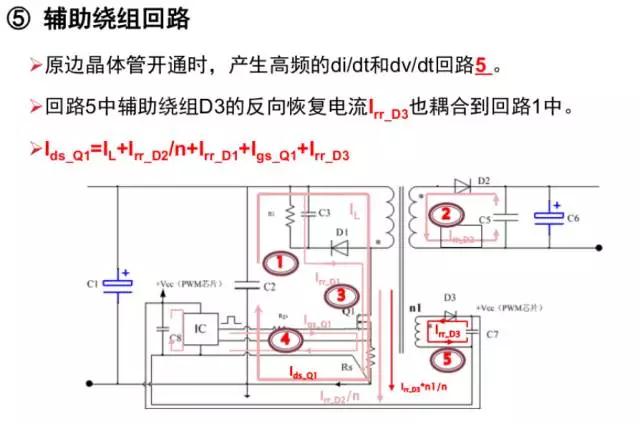

辅助绕组回路

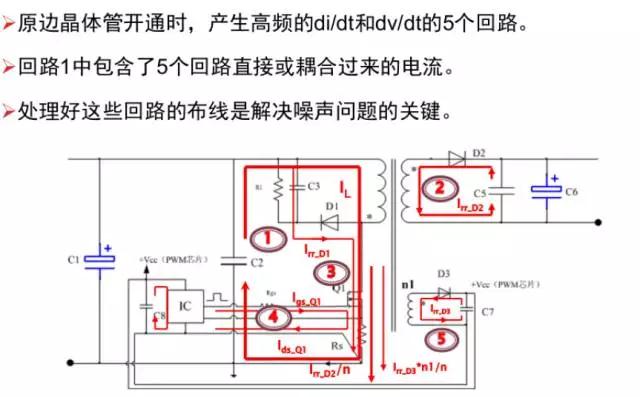

雷竞技的下载方式反激是变换器中的噪声

雷竞技的下载方式反激是变换器中的噪声

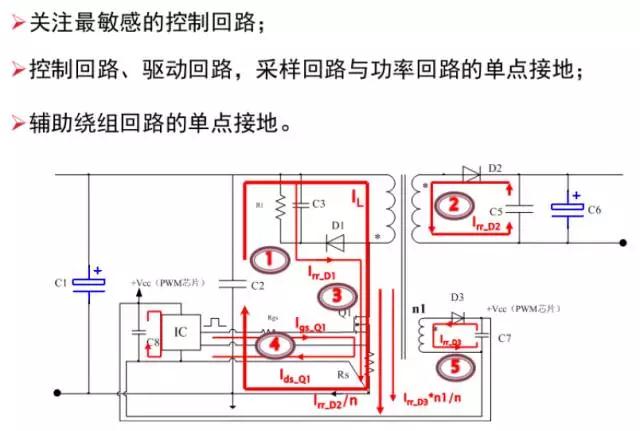

单点接地，避免回路间耦合

单点接地，避免回路间耦合

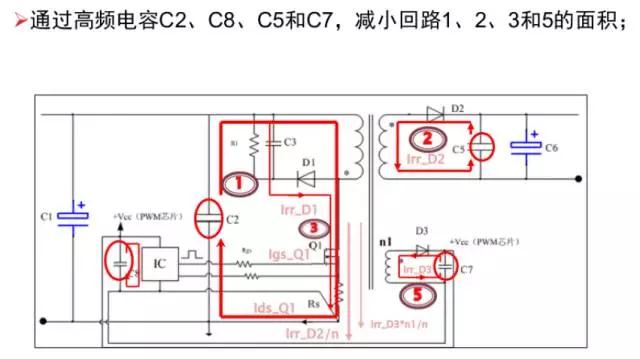

雷竞技的下载方式利用高频电容，减少回路面积

雷竞技的下载方式利用高频电容，减少回路面积

雷竞技的下载方式通过布线，进一步减少高频噪声

雷竞技的下载方式通过布线，进一步减少高频噪声

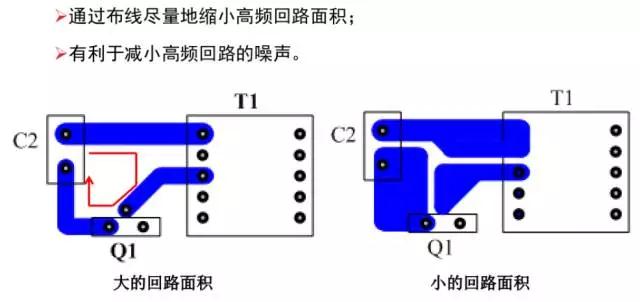

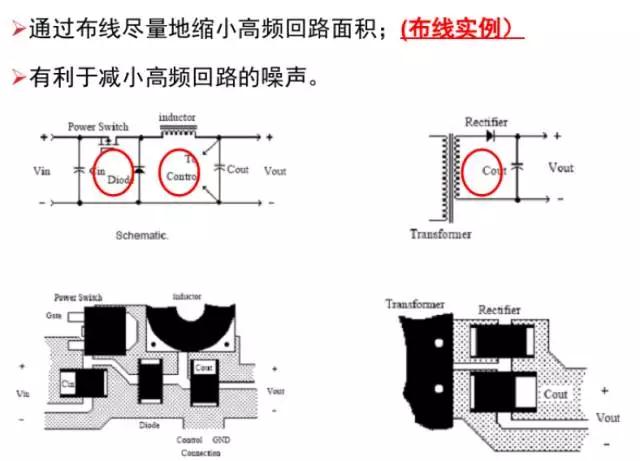

通过布线尽量地缩小高频回路面积

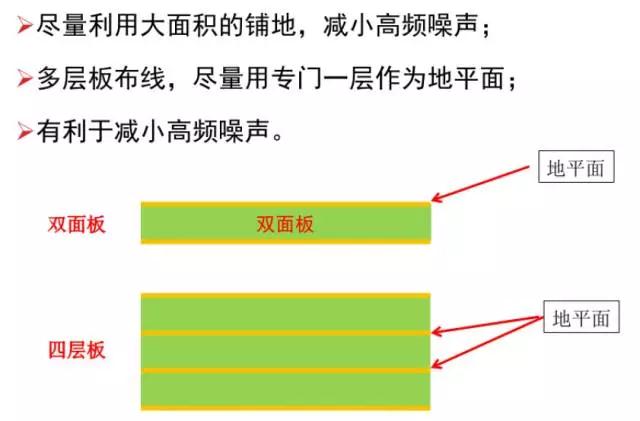

尽量利用面积的铺地，减小高频噪声

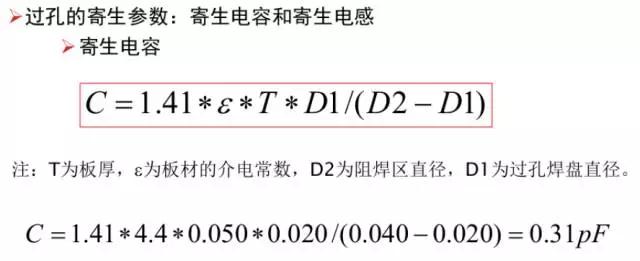

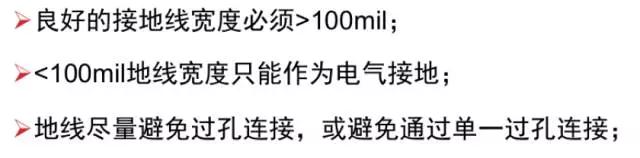

雷竞技的下载方式通过布线，进一步减少接地阻抗

雷竞技的下载方式通过布线，进一步减少接地阻抗

雷竞技的下载方式通过布线，进一步减少接地阻抗

雷竞技的下载方式通过布线，进一步减少接地阻抗

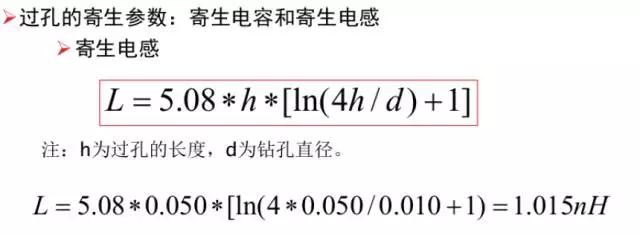

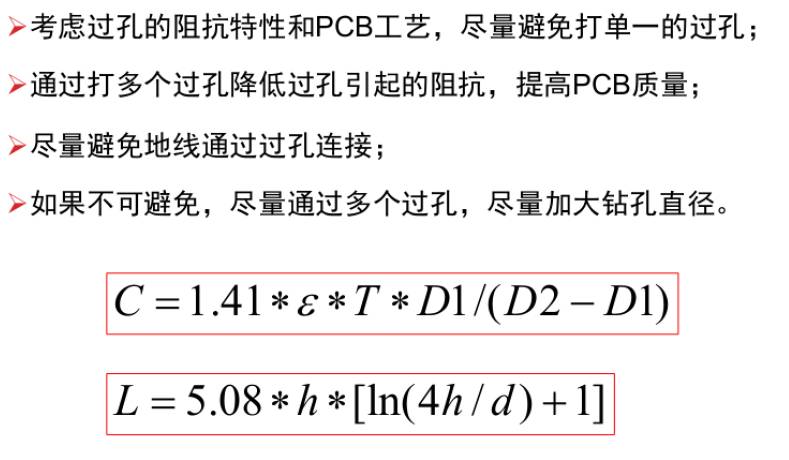

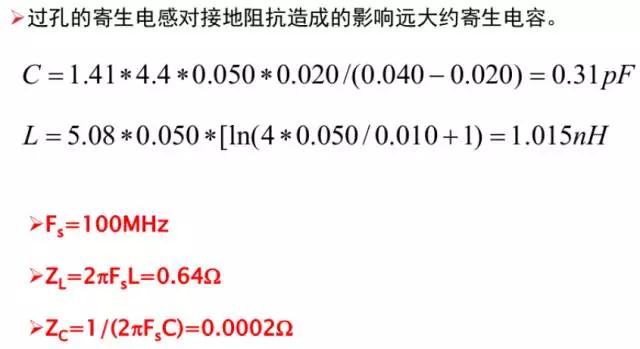

考虑过孔的阻抗特性和PCB工艺，尽量避免打单一的过孔

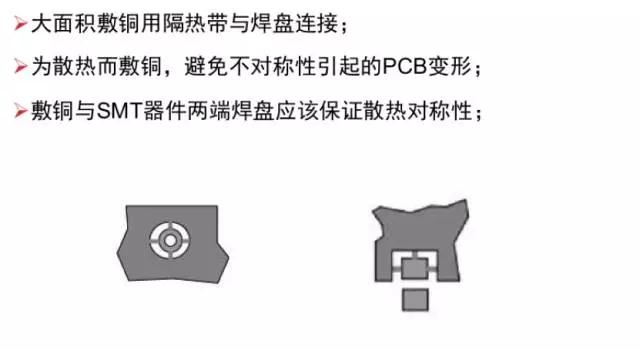

雷竞技的下载方式大面积敷铜用隔热带与焊盘连接

文章转载自网络,如有侵权,请联系删除。
