雷竞技的下载方式的基本构成及分类

雷竞技的下载方式的基本构成

雷竞技的下载方式的基本构成如图所示。图中，UI为市电整流滤波后的直流电压，UO为转换后的直流输出电压DC-DC转换器用于功率转换，是雷竞技的下载方式的核心部分，此外还有启动、过流和（或）过压保护、噪声滤波器等组成部分。

反馈回路检测输出电压并与基准电压比较，通过误差放大器放大，经脉冲宽调制电路和驱动器控制半导体的通、断时间比，从而调整输出电压或电流的大小。

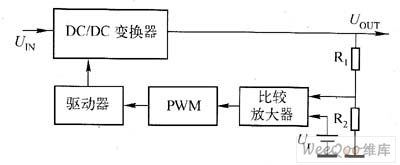

图1-1雷竞技的下载方式的基本构成

  DC/DC变换器有多种电路形式,常用的有工作波形为方波的PWM变换器以及工作波形为准正弦波的谐振型变换器。

  对于串联线性稳压电源,输出对输入的瞬态响应特性主要由调整管的频率特性决定｡但为准正弦波的谐振型变换器对于开关型稳压电源,输入的瞬态变化比较多地表现在输出端｡提高开关频率的同时,由于反馈放大器的频率特性得到改善,雷竞技的下载方式的瞬态响应问题也能得到改善｡负载变化瞬态响应主要由输出端LC滤波器特性决定,所以可以利用提高开关频率､降低输出滤波器LC乘积的方法来改善瞬态响应特性｡

雷竞技的下载方式的分类

雷竞技的下载方式可分为AC/DC和DC/DC两大类｡作为二次电源的DC/DC变换器现已实现模块化,且设计技术及生产工艺在国内外均已成熟和标准化,并已得到用户的认可｡但一次电源AC/DC,因其自身的特性使得在模块化的进程中,遇到了较为复杂的技术问题和工艺制造问题｡以下分别对两类雷竞技的下载方式的结构和特性加以阐述｡

1．自激式
自激式雷竞技的下载方式利用调整管、开关变压器辅助绕组构成正反馈环路，实现自激振荡，稳定电压输出。由于自激式雷竞技的下载方式的调整管兼作振荡管，因此无须专设振荡器。其脉冲信号是自激振荡形成的，是一种非固定频率的脉冲信号，随输入电压和负载变化而变化。在轻载时频率较高，在重载时频率较低，而在空载时会出现间歇振荡。
自激式雷竞技的下载方式本身具有一定的自保护功能，一旦负载过重，必然破坏反馈条件而停止振荡，从而保护了雷竞技的下载方式。由于其电流峰值高、纹波电流大，特别是在高功率、大电流工作时稳定性差，因此多用于60W以下的小功率场合。

2．他激式
他激式雷竞技的下载方式电路的调整管不参与激励脉冲的振荡过程，有专设的振荡器产生脉冲控制调整管。例如，常用的集成电路UC3842、NCP1200、TL494等集成控制器能输出占空比可调的PWM脉冲。如今，许多集成控制器能根据输出功率的轻重自动升降开关频率，以便在不同负载状况下，均能保持优良的电源转换效率。
由于集成控制器把保护电路、控制电路、振荡电路和反馈信号检测电路集成于同一芯片上，使其抗干扰性能好，电路简洁、功能强大，能够完成振荡、稳压、过流、过压和欠压等保护功能，是分立式雷竞技的下载方式所无法比拟的，因此近年来应用越来越广泛。


3.DC/DC类雷竞技的下载方式

DC/DC类雷竞技的下载方式是将固定的直流电压变换成可变的直流电压,也称为直流斩波器｡斩L.DCDC类雷竞技的下载方式波器的工作方式有两种:一是脉宽调制方式T不变,改变频率调制方式t(通用);二是频率调制方式t不变而改变T(易产生干扰)｡其具体的电路有以下几类

①Buck电路—降压斩波器,其输出平均电压Uo小于输入电压UD,极性入出相同;

②Boost电路—升压斩波器,其输出平均电压Uo大于输入电压UD,极性入出相同;

③Buck- Boost电路下降压或升压斩波器,其输出平均电压Uo大于或小于输入电压

④Cuk电路—降压或升压斩波器,其输出平均电压Uo大于或小于输入电压UD,极性极性入出相反,电感传输。

  当今软开关技术使得DC/DC变换器发生了质的飞跃｡美国VICOR雷竞技的下载方式公司设计入出相反,电容传输制造的多种ECI软开关DC/DC变换器,其较大输出功率有300W､600W､800W等,相应的功率密度为6.2W/cm3､10W/cm3､17W/cm3,效率为80%~90%｡日本Nemic Lambda公司较新推出的一种采用软开关技术的高频雷竞技的下载方式模块RM系列,其开关频率为200~300kHz,功率密度已达到27W/cm3,采用同步整流器( mos-fet代替肖特基二极管),使整个电路效率提高到90%

4.雷竞技的下载方式AC/DC变换器

  AC/DC变换器是将交流变换为直流,其功率电流流向可以是双向的｡功率电流流向负载的变换称为“整流”,功率电流由负载传输回电源的称为“有源逆变”｡AC/DC变换器输入为50/60Hz的交流电,必须经整流､滤波,相对来说体积较大的滤波电解电容器是必不可少的｡同时,因遇到安全问题,如UL､CCEE等标准及EMC指令的限制(如IEC､FCC､CSA),交流输入则必须加EMC滤波及使用符合安全标准的元件,这样就限制了AC/DC电源的体积进一步小型化｡另外,由于内部的高频､高压､大电流开关动作,使得解决EMC电磁兼容问题的难度加大,也就对内部高密度安装电路的设计提出了很高的要求｡由于同样的原因,高电压､大电流开关使得电源工作损耗增大,限制了AC/DC变换器模块化的进程｡因此,必须采用电源系统优化设计方法才能使其工作效率达到一定的满意程度

  AC/DC变换器按电路的结线方式可分为半波电路和全波电路;按电路的控制特点可分为不可控､半控和全控三类;按电源相数可分为单相､三相和多相;按电路工作象限又可分为一象限､二象限､三象限和四象限

5.雷竞技的下载方式电路结构

  开关型稳压电源的电路结构有多种:

  ①按驱动方式分,有自励式和他励式

  ②按DC/DC变换器的工作方式分,有单端正励式和反励式､推挽式､半桥式､全桥式､降压式､升压式和升降压式等;

  ③按电路组成分,有谐振型和非谐振型

  ④按控制方式分,有脉冲宽度调制(PWM)式､脉冲频率调制(PFM)式和PWM与PFM混合式

  ⑤按电源是否隔离和反馈控制信号耦合方式分,有隔离式､非隔离式和变压器耦合式､光电耦合式等｡

  以上这些方式的组合可构成多种方式的开关型稳压电源｡因此,设计者需根据各种方式的特征进行有效地组合,制作出满足需要的高质量开关型稳压电源｡
