整流桥(桥堆)的计算

整流桥的耐压选择 整流桥的耐电流选择 5为输入电流有效值的倍数,经验值。  所选整流桥的正向管压降。 所选整流桥的功率损耗计算

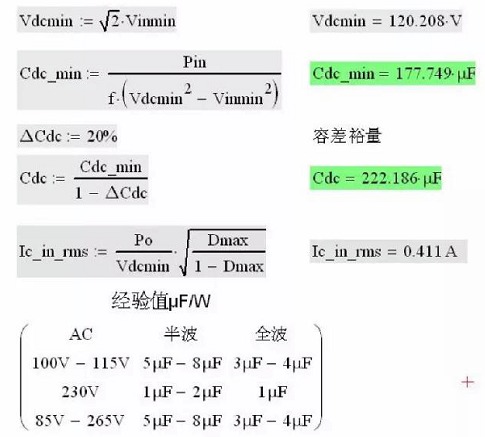

BUCK电容容值的计算

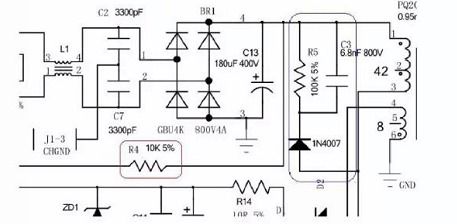

高压启动与RCD結位电路

红线圈起的电阻为IC的高压启动电阻, 电阻阻值的选择由IC特性决定。
蓝线圏起的部分为RCD箝位电路(也称为关断缓冲电路)。此部分电路主要用于限制MOS关断时高频变压器漏感的能量引起的尖峰电压和次级线圏反射电压的叠加,叠加的电压产生在MOS管由饱和转向关断的过程中,漏感中的能量通过D向C充电,C上的电压可能冲到反电动势与漏感电压的叠加値,即: Vrest+△Vpp。

雷竞技的下载方式RCD电路电阻、二极管的计算

电阻R:

在变压器下半周期由截至变为导通时,C上的能量经R来释放,直到C上的电压将到下次MOS管关断之前的反电动勢Vrest,在放电的过程中,漏感电动势△Vpp是不变的,通过放电常数R、C和变压器关断时间的关系,可以求得R的值，可以按周期T的63%计算:
RXC=0.63T*(Vrest+△Vpp)/△Vpp
注释: T=1/f f:为变压器的工作频率。
R=0.63 (Vrest+△Vpp)/(△Vpp*f*C)
其功耗为: P=Le*lsc2*f/2
由于D和C上都有能量消耗,而且放电时间可能要短,所以该电阻的实际功耗可按计算值的一半考虑。
P(实际) =P(计算值)/2
关于D的取值
耐压值要超过叠加值的10%。
电流要大于输入电流平均值的10%
同行工程师经验总结:
1.D要选慢速的,对EMI好,
2.电容选的越大,电压尖峰越小,也就是RcD吸收的漏感能量越大:
3.R应该取值较小才好, R越小,电容放电越快,下个周期时就能吸收更多的能量。
4.C选大, R选小,吸收能力较强, 且震荡的周期变长,也就是频率降低, EMI较好，但损耗也会较大, 故要折中选取。

相关知识

什么是漏感?

同一个磁体上两个有互感的线圈N1、 N2, N1线圈上流过的电流l1产生的磁通￠1i分为两部分, 一部分是匝链N1、 N2两个线圈的互感磁通，另一部分只与N1、(激里线圈)线圈匝链, 意与N2线圈匝链的漏感,是一种实际存在的物理参数,而不是一种叫做电感的物体。
