24V雷竞技的下载方式测试条件及测试仪器

测试条件及测试仪器

24V雷竞技的下载方式输出:输出电流2.4A,输出电压24.1V,对应的额输出功率为29.04W｡

测试设备：

1) TEK DP2024隔离通道示波器,电流探头:TCP312,带宽100MH,较大量程30ADC

2) 2)HKE17C手持式数字万用表｡

3) 3)C650.5级指针式电流表｡

较低启动电压

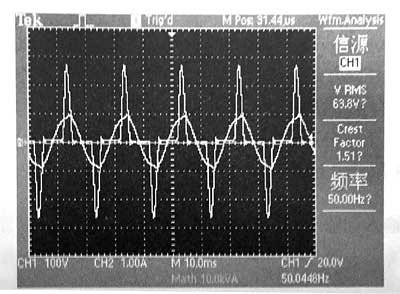

较低启动电压如图13-2所示｡

图较低启动电压

图中显示,较低启动电压有效值为64V｡低于85V有效值。

较低输入电压下效率

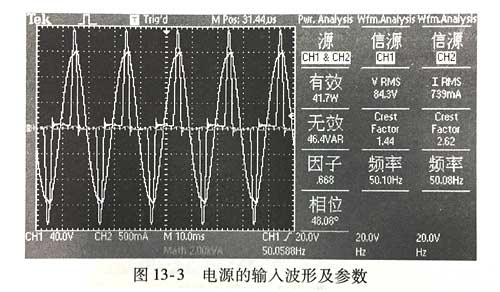

输入电压85V条件下的输入参数如图13-3所示｡

功率因数为0.668｡输入有功功率为41.7W,效率为0.694。

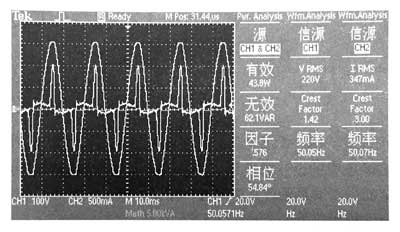

AC 220V输入电压

24V雷竞技的下载方式输入电压85V条件下的输入参数如图

24V雷竞技的下载方式的输人波形及参数

功率因数为0.576｡输人有功功率为43.8W,效率为0.663。

较高输入电压

较高输入电压下的输入参数如图13-5所示

24V雷竞技的下载方式的输入波形及参数

功率因数为0548｡轴人有功功率为45.1W,效率为0.652。

总结

反激式雷竞技的下载方式适配器在较低雷竞技的下载方式电压下的效率较高,随着雷竞技的下载方式电压的升高,效率有所下降由于测试输入功率与输出功率不是同一套测试设备,因此所测试的效率值仅供参考,不能作为准确数值。
