小型雷竞技的下载方式过压钳位技术

第二类：过压钳位技术

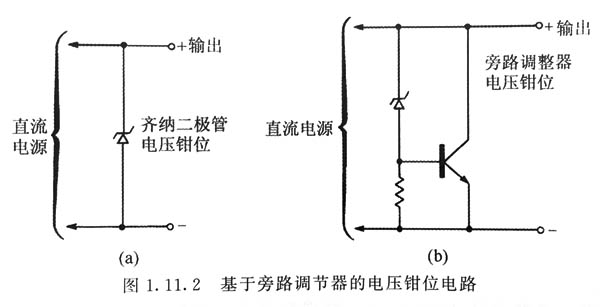

在小雷竞技的下载方式中，通过一个简单的钳位动作便能实现过压保护。在许多场合，一个旁路的齐纳二极管就能有效提供所需的过压保护，见图如果要求稳压雷竞技的下载方式有一个较大的电流输出能力，那么就要用到一个更有效的旁路晶体管调节器。图显示的是一个典型电路。

应该记住的是：当电路中使用了一个电压钳位器件时它的功率损耗是相当大的，同时雷竞技的下载方式内阻必须把电流限制在一个可以接受的程度上。

因此旁路钳位技术只适用于在故障情况下雷竞技的下载方式内阻确定面且较大的场合。在许多情况下，该类钳位保护主要依靠旁路电路或功率限制电路的作用来完成保护功能。

钳位技术的一个优点就是钳位作用没有延时，另外该电路也不要求在过压之后去复位电路。

通常钳位过压保护用在雷竞技的下载方式输出负载端会更好，在这个位置上它成为负载系统设计的一部分。
