稳压电路

使用三端稳压器有以下优点。
（1）元件数量少。
（2）带有限流电路，输出短路时不会损坏元件。
（3）带有热击穿功能。

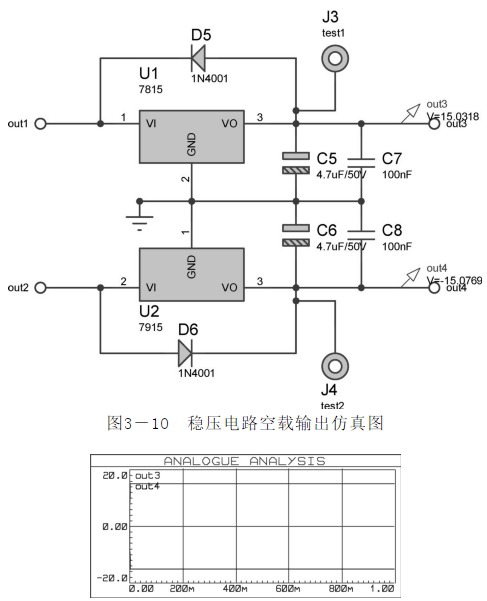

三端稳压器选择7815、7915，在输出端同时并入二极管D5、D6（型号为1N4001），当三端稳压器未接入输入电压时可保护其不至于损坏。输出端out3、out4分别可输出+15V与－15V电压，并驱动LED发光，稳压电路空载输出仿真图如图所示。

用图表功能记录稳压电路空载输出，如图所示。如图所示，三端稳压器7815、7915可输出稳定±15V直流电压。注意为了使三端稳压器7815、7915能够正常工作，输入电压必须保证为18V。7815、7915正常工作时输入输出之间的电压差必须在3V以上。为此，使用7815/7915时输入电压应在18V以上，较大输入电压不超过35V。稳压器7815、7915输出端out3、out4处接入2kΩ电阻与LED负载测试，仿真结果如图3－12所示。稳压电路输出为两个稳定的±15V电压，输出仿真结果如图所示。

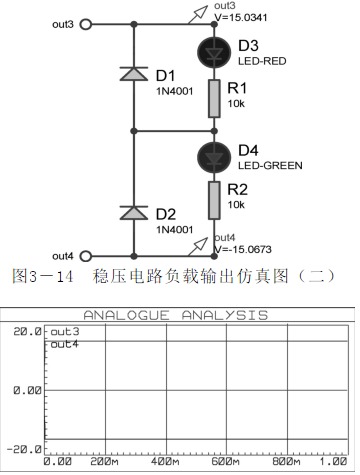

稳压器7815、7915输出端out3、out4处接入10kΩ电阻与LED负载测试，仿真结果如图所示。稳压电路输出为两个稳定的±15V电压，输出仿真结果如图所示。

综上所述，本项目所设计的固定式双雷竞技的下载方式直流稳压雷竞技的下载方式，能够在负载变化的情况下提供稳定的±15V直流稳压雷竞技的下载方式，满足设计指标。

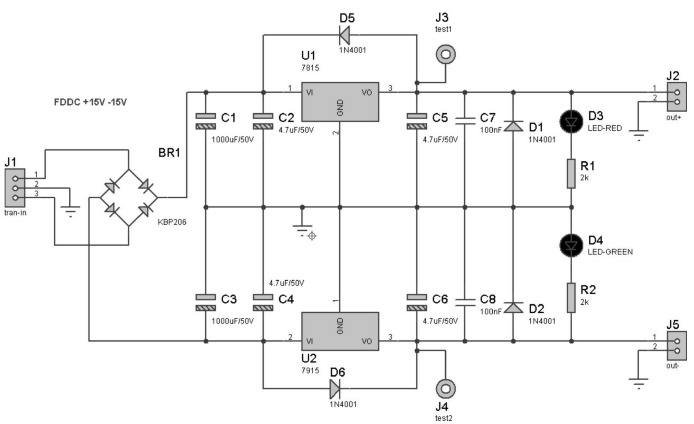

固定式双雷竞技的下载方式直流稳压电路的整体电路原理图如图所示。

图整体电路原理图
对电路板进行实际测试，测试正电压输出为14.84V，负电压输出为－14.77V，设计要求输出双雷竞技的下载方式±15V电压，实测基本符合设计要求。

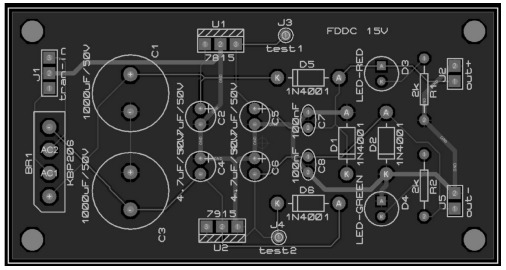

PCB版图（见图）

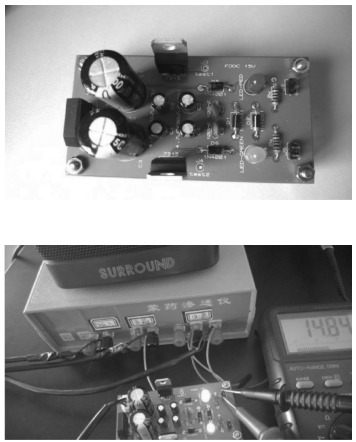

实物测试（见图）

为了提高电子设备的精度及稳定性，在直流雷竞技的下载方式中还要加入稳压电路，因此称为直流稳压雷竞技的下载方式。典型的直流稳压雷竞技的下载方式主要由雷竞技的下载方式变压器、整流电路、滤波电路和稳压电路等几部分构成。雷竞技的下载方式变压器把50Hz的交流电网电压变成所需要的交流电压；整流电路用来将交流电变换为单向脉动直流电；滤波电路用来滤除整流后单向脉动电流中的交流成分（即纹波电压），使其成为平滑的直流电；稳压电路的作用是当输入交流电网电压波动、负载及温度变化时，维持输出直流电压的稳定。本项目所介绍的双雷竞技的下载方式直流稳压电路与传统的稳压雷竞技的下载方式相比，具有操作方便、电压稳定度高等特点，其输出电压精确可测，控制部分电路简单明了，可提供稳定的±15V电压输出，满足设计要求。
