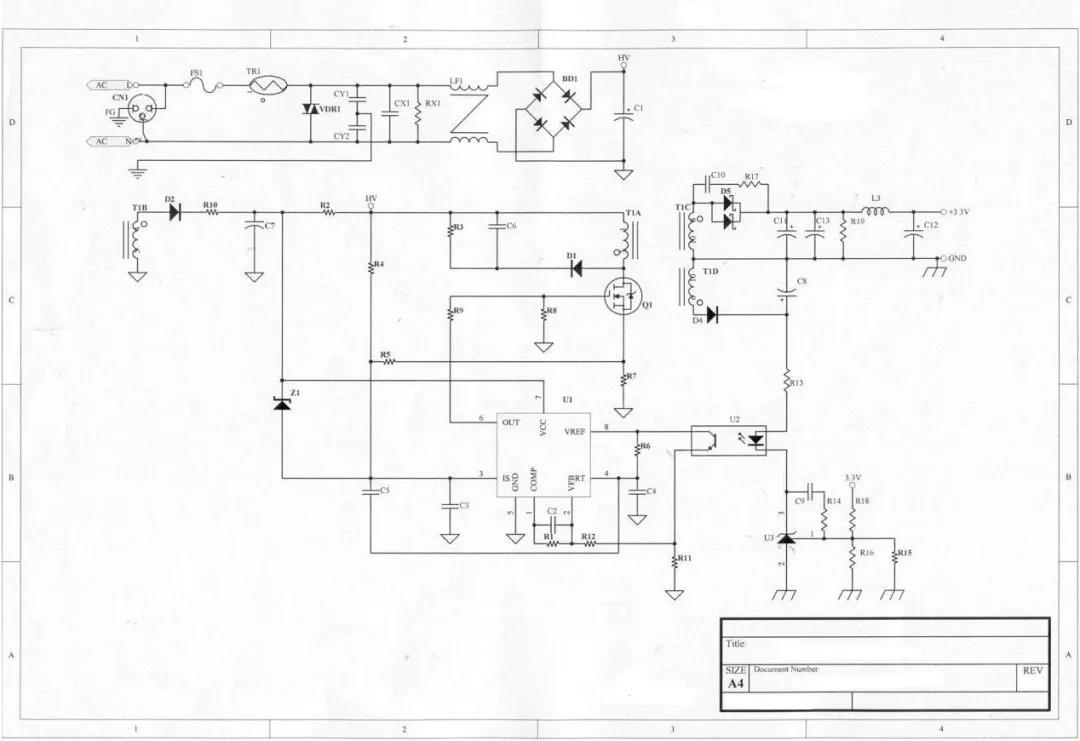

13.2W雷竞技的下载方式原理图讲解

变压器是整个雷竞技的下载方式供应器的重要核心，所以变压器的计算及验证是很重要的。

变压器的计算及验证
1）决定变压器的材质及尺寸：

依据变压器计算公式：

2）决定一次侧滤波电容：

滤波电容的决定，可以决定电容器上的Vin(min)，滤波电容越大，Vin(win)越高，可以做较大瓦数的Power，但相对价格亦较高。

3）决定变压器线径及线数：

当变压器决定后，变压器的Bobbin即可决定，依据Bobbin的槽宽，可决定变压器的线径及线数，亦可计算出线径的电流密度，电流密度一般以6A/mm2为参考，电流密度对变压器的设计而言，只能当做参考值，后面应以温升记录为准。

4）决定Duty cycle（工作周期）：

由以下公式可决定Duty cycle ，Duty cycle的设计一般以50%为基准，Duty cycle若超过50%易导致振荡的发生。

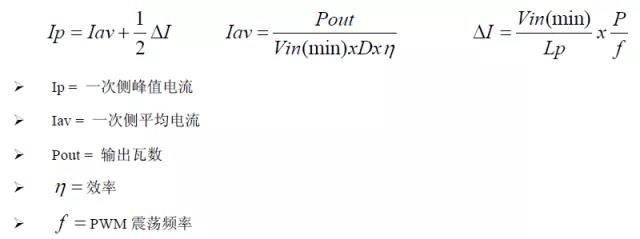

5）决定Ip值：

6）决定辅助雷竞技的下载方式的圈数：

依据变压器的圈比关系，可决定辅助雷竞技的下载方式的圈数及电压。

7）决定MOSFET及二次侧二极管的Stress（应力）：

依据变压器的圈比关系，可以初步计算出变压器的应力(Stress)是否符合选用零件的规格，计算时以输入电压264V（电容器上为380V）为基准。

注：若输出电压为5V以下，且必须使用TL431而非TL432时，须考虑多一组绕组提供Photo coupler及TL431使用。

将所得资料代入：

公式中，如此可得出B(max)，若B(max)值太高或太低则参数必须重新调整。

变压器计算：

输出瓦数13.2W(3.3V/4A)，Core = EI-28，可绕面积（槽宽）=10mm，Margin Tape = 2.8mm（每边），剩余可绕面积=4.4mm。

计算式：

变压器材质及尺寸：由以上假设可知材质为PC-40，尺寸=EI-28，Ae=0.86cm2，可绕面积（槽宽）=10mm，因Margin Tape使用2.8mm，所以剩余可绕面积为4.4mm。假设滤波电容使用47uF/400V，Vin(min)暂定90V。

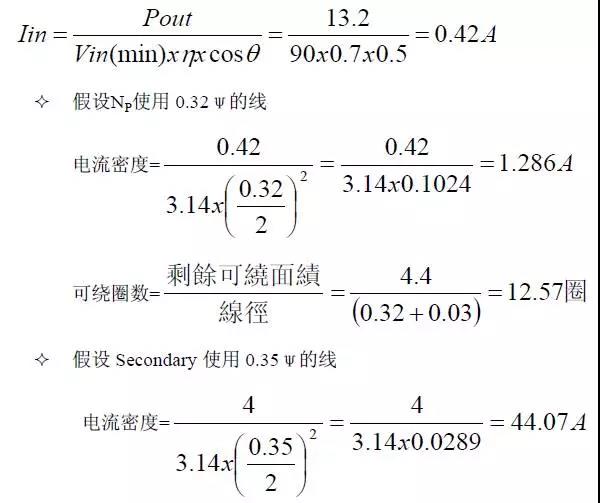

8）决定变压器的线径及线数：

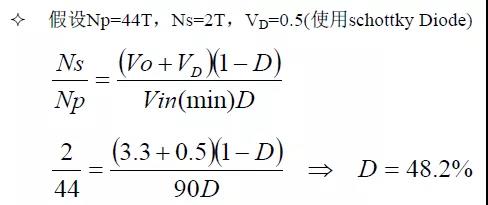

9）决定Duty cycle：

10）决定Ip值：

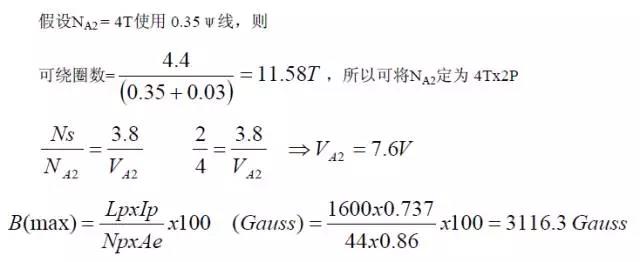

11）决定辅助雷竞技的下载方式的圈数：

12）决定MOSFET及二次侧二极管的Stress（应力）：

13）其它：

因为输出为3.3V，而TL431的Vref值为2.5V，若再加上photo coupler上的压降约1.2V，将使得输出电压无法推动Photo coupler及TL431，所以必须另外增加一组线圈提供回授路径所需的电压。

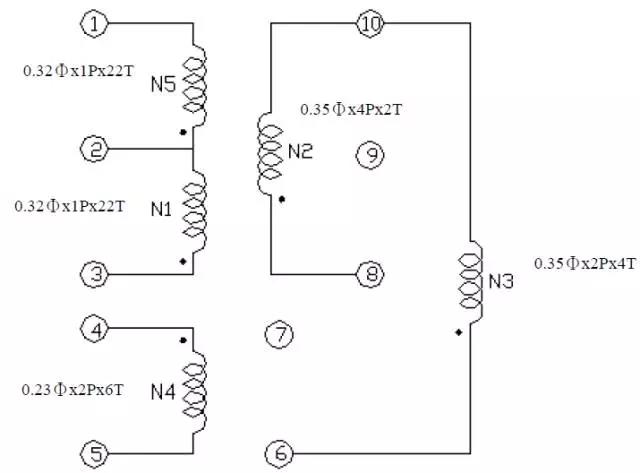

变压器的接线图：
