LM5026电源芯片的应用

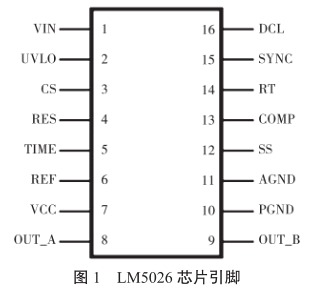

LM5026是一种PWM电流模式控制的雷竞技的下载方式管理IC芯片，选用主动夹紧技术，提升了雷竞技的下载方式工作效率。与传统的catch绕阻或RDC箝位/复位相比，它提升了输出功率。引脚提供了主电源开关控制（OUT_A）和有源箝位开关控制（OUT_B）两个控制输出。该IC芯片内部包含MOS管和双极器件，具有优越的闸门驱动特性。LM5026具有很宽的输入电压范围，较低电压为8V，较高可达到100V，且IC芯片可编程大占空比结合外部电路实现过欠压的关断功能。除此之外，IC芯片自身具有软启动能力，能很大程度地减少输入浪涌冲击电流。LM5026一共有16个脚位，如图1所示。其中：1脚和10脚为雷竞技的下载方式输入脚，为雷竞技的下载方式提供输入；2脚为欠压锁住脚，当IC芯片监测到输入电压小于额定输入电压范围时，雷竞技的下载方式会出入欠压关断情况，而且是锁住的，没办法自动重启，务必重新上电至额定输入电压范围；3脚为电流模式控制脚，该脚位主要是对整个反激式变压器的环路进行控制，将监测到的输出电压进行闭环控制；4脚为重启定时器脚，该脚位是可外部操作脚位，选择合适的电容值，可以得到不同的重启延时时间，通常电容容量越大，延时时间越长，电容容量越小，延时时间越短；5脚为外接电阻控制脚；6脚为输出5V控制脚；7脚为输出过压保护脚，当IC芯片监测到输入电压高过额定输入电压范围时，雷竞技的下载方式会出入过压关断情况，而且是锁住的，没办法自动重启，务必重新上电至额定输入电压范围；8脚和9脚为脉冲控制脚，根据控制脉冲的占空比来实现电源电压的输出；11脚为模拟返回脚；12脚为软启动脚，该脚位外部电路连接合适的按照电阻电容可以实现电路的软启动过程；13脚为脉冲调制脚；14脚为振荡器控制脚；15脚为振荡脚；16脚为大占空比控制脚，该脚位可以根据选择合适的电阻值来控制雷竞技的下载方式的大占空比。
