开关电源波形产生原理分析

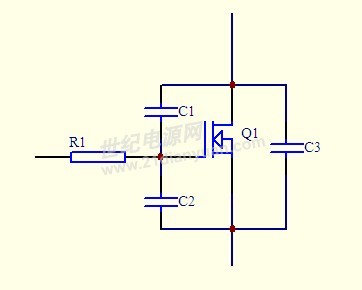

其实米勒效应描述的就是电子器件中输出和输入之间的电容反馈。

其实对于第③点波形的分析我自己觉得我的分析还不是很有说服力，所以借此和大家探讨第③点波形（为什么会有负电流产生？），希望大家不要吝啬自己独到的见解。晚上有时间上传本人②④波形的分析。

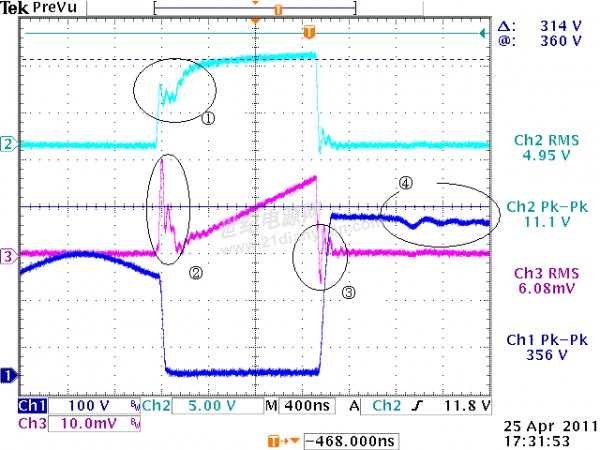

上面的实测波形就是普通的反激式，电流采样电阻就是接在MOS的S脚。

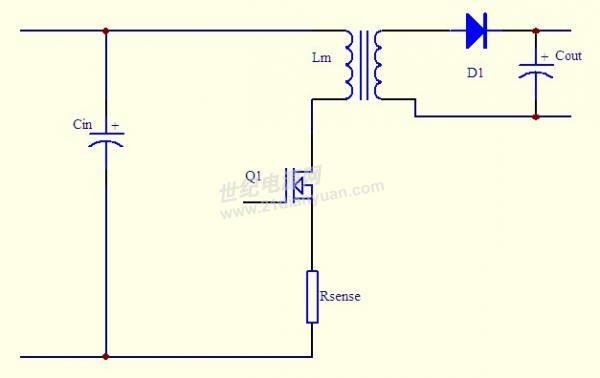

画个大概的原理图，这个相信大家都做过。

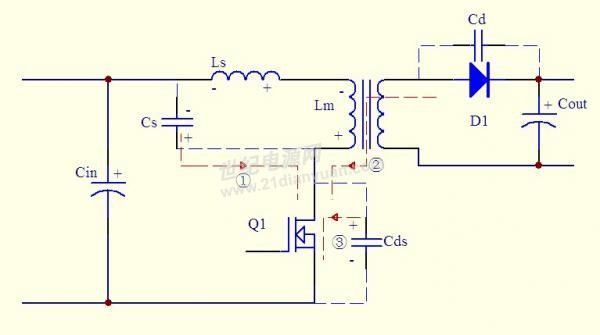

上图中，Ls为漏感，Lm为激磁电感，Cs为分布电容，Cd和Cds分别为肖特基和MOS的结电容。
下面分析②点电流尖峰波形产生的原因：
在开关导通之前，输入电压和电感的感应电动势对结电容Cds和分布电容Cs进行了充电，
在Q1接通的瞬间，Cs和Cds瞬间放电,产生电流（①路线和③路线）叠加到MOS管。
如果是反激的话，次级关断，D1由于结电容产生反向恢复电流，经过线圈反射到初级，
如上图的②路线。如果是DCM模式，由于二极管中在MOS导通前已经没有电流存在了，
所以在DCM中这部分尖峰电流没有。
总结一下：就是由上面的①②③个通路产生了开通瞬间的那个电流尖峰。

实际探头接的就是MOS的S脚和GND，能量通过MOS，为什么电流不到S脚！电流到了S脚，自然有一部分电流通过采样电阻。
第二个问题的确是笔误，CCM模式下才会有那个反向恢复电流。

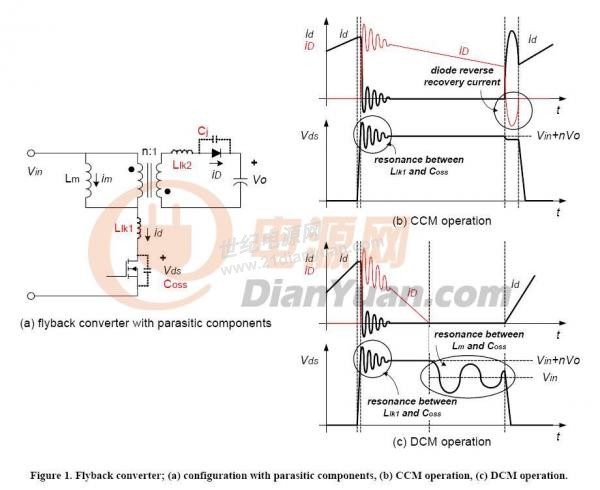

上个图大家就明白了：

我说一下我的见解，现在有一种很热的ZVS技术，即零电压开关，在LCD中用的很多。
为什么这种技术会诞生，就是为了解决MOS的开通损耗，
为什么会有开通损耗呢，那就是因为MOS的结电容，
为什么MOS的结电容会造成损耗呢，就是像第①点波形的分析过程，增加了开关导通时间，（关于MOS的损耗问题大家请参考《精通开关电源设计》书籍）。
所以说，新的技术要诞生，就要知道旧的技术的不足之处根本在哪！

你的说了是阻尼振荡了，所以那个波形的幅度离Vin+Vor肯定是越来越远啊。只有个类似正弦波的峰值可以达到Vin+Vor.

其实还有一个波形没有分析，就是Vds上的个电压尖峰，这个波形相信大家都比较熟悉，跟上面那个分析方法类似，如有不明白再问。

好了，就剩第③点波形了，通过上面的三个波形分析，雷竞技的下载方式生产厂家希望各位能人能发表自己对那个负电流的见解？
